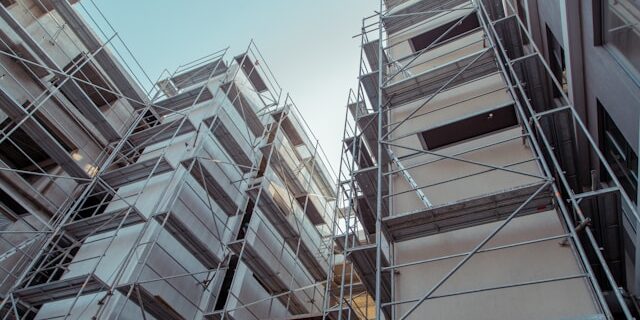

Строительные леса – это временные вспомогательные конструкции, которые используются при выполнении фасадных, ремонтных и отделочных работ на высоте. Современные леса, как правило, изготавливаются из стальных элементов, что обуславливает их отличную электропроводность. В связи с этим возникает необходимость в надежной системе заземления для защиты рабочих от поражения электрическим током и ударов молний.
Нормативная база
При проектировании и монтаже систем заземления строительных лесов необходимо руководствоваться следующими нормативными документами:
- СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования»;
- Приказ Минтруда России от 16.11.2020 N 782н «Об утверждении Правил по охране труда при работе на высоте».
Основные элементы и правила установки
Система заземления строительных лесов состоит из трех основных элементов: молниеприемника, токоотвода и заземлителя.
Молниеприемники
Молниеприемники предназначены для приема разрядов атмосферного электричества. Их необходимо устанавливать на любых видах строительных лесов, в том числе деревянных. Молниеприемники представляют собой трубы диаметром не менее 60 мм и длиной около 3,6 м, которые устанавливаются на верхнем ярусе лесов. Допускается использование металлических полос или арматуры в качестве альтернативы. Шаг между молниеприемниками не должен превышать 20 метров.
Токоотводы
Токоотводы служат для передачи электрического разряда от молниеприемника к заземлителю. Они могут быть выполнены в виде металлической полосы или троса.
Заземлители
Заземлители обеспечивают отвод электрического тока в землю. В качестве заземлителей могут использоваться любые крупногабаритные металлические предметы, вкопанные в землю (металлические цистерны, стальная арматура и т.д.). Важным требованием является сопротивление заземлителя, которое не должно превышать 15 Ом.
При расчете количества заземлителей, глубины их залегания и расстояния между ними необходимо учитывать сопротивление грунта. Для этого требуется разработка специального проекта.
Активное заземление
В случае отсутствия на строительной площадке естественных заземлителей применяется активное заземление. Данный метод предполагает забивку металлических труб на глубину около 300 см на расстоянии от строительных лесов. Трубы должны быть рассчитаны таким образом, чтобы рассеивание передаваемого тока происходило в радиусе не менее 20 метров от каждой из них. Все заземляющие устройства соединяются между собой и со стойками лесов при помощи токопроводящего шнура.
Техника безопасности
Несмотря на наличие системы заземления, правила техники безопасности запрещают производство работ на строительных лесах во время грозы. Это связано с остаточным риском поражения электрическим разрядом.
Таким образом, грамотное заземление строительных лесов с соблюдением всех норм и требований позволяет обеспечить максимальную защиту рабочих от поражения атмосферным электричеством и токами короткого замыкания. Данная мера является обязательной для любых металлических конструкций лесов, используемых на открытых площадках.
