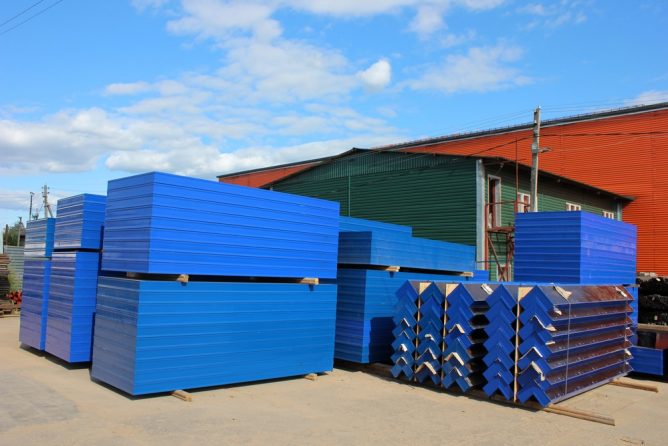

Щит состоит из:

  • сварного каркаса, выполненного из специального каркаса толщиной 2,5 мм.
  • ребер жесткости толщиной 2 мм.

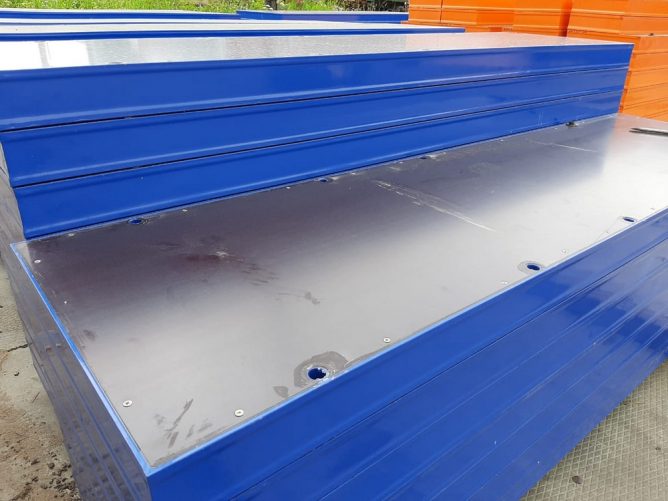

  • палубы из ламинированной фанеры 18 мм 1 сорт 120 г/кВ.м.

Покрытие каркаса методом порошковой покраски в «синий» цвет.

Фанера прикручивается к профилю саморезами 6*40 мм.

Стыки, примыкания профиля с фанерой заполняются черным герметиком.

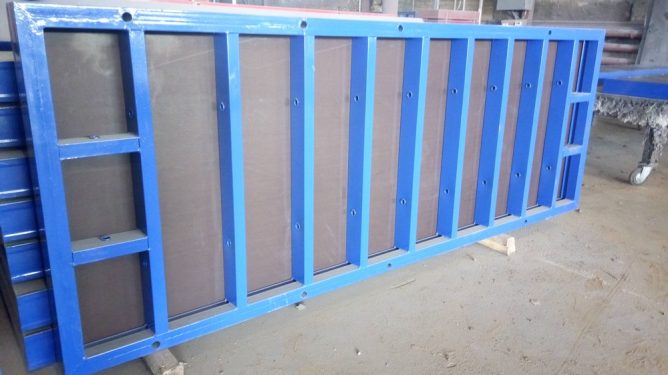

В каркасе щита имеются отверстия для установки стяжных винтов. Для крепления кронштейнов подмостей и подкосов на перекладинах рамы и усилителях также имеются специальные отверстия.

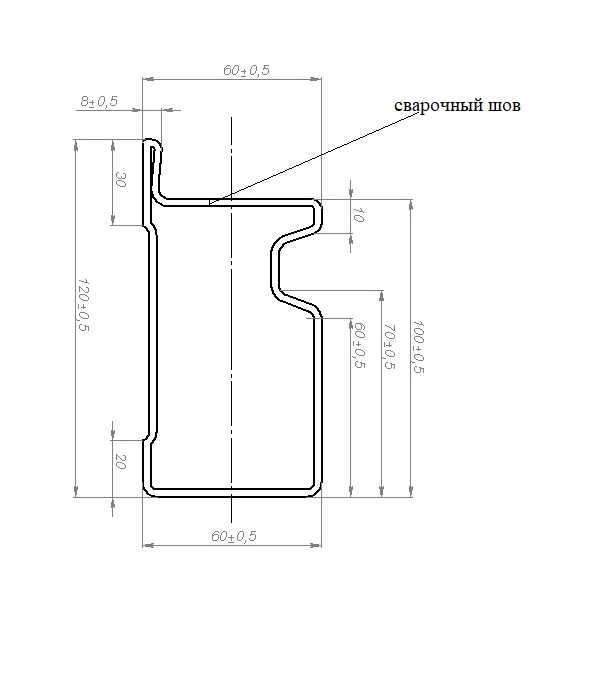

Конструктивные особенности профиля позволяют при помощи реечного замка соединять щиты перпендикулярно друг другу для формирования внешнего прямого угла без использования углового элемента. Для формирования прямолинейных участков стены также допускается использовать стандартный клиновой замок.
Возможно так же изготовление щитов опалубки по Вашей схеме расположения отверстий под стяжные винты.

Характеристика
в-таблице

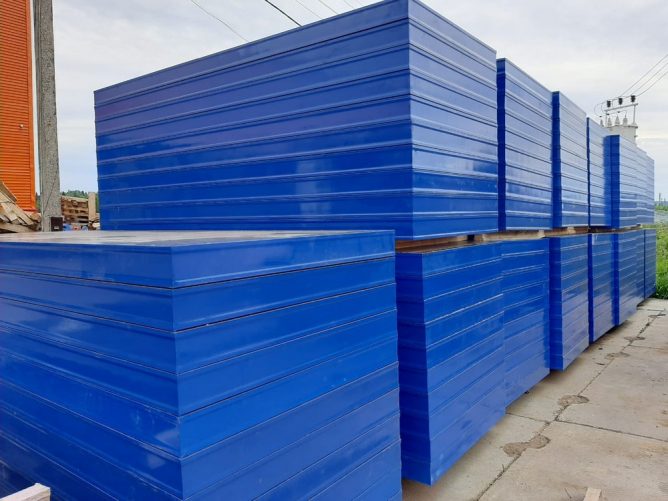

Щит линейный.

Используется при заливке прямых участков стены здания. Щит изготовлен из 18-миллиметровой ламинированной фанеры, которая крепится на стальной каркас, сваренный из профиля толщиной 2,5 мм. Дополнительную прочность раме придают рёбра жёсткости 2 мм. В ширину щиты могут быть от 200 мм до 1200 мм, высота их составляет до 3,3 метров

в-таблице1
Щит шарнирный.

Используются при формировании углов от 75° до 135°(внутренних и внешних). Щит сделан из ламинированной фанеры, укреплённой на сварном металлическом каркасе.

в-таблице12

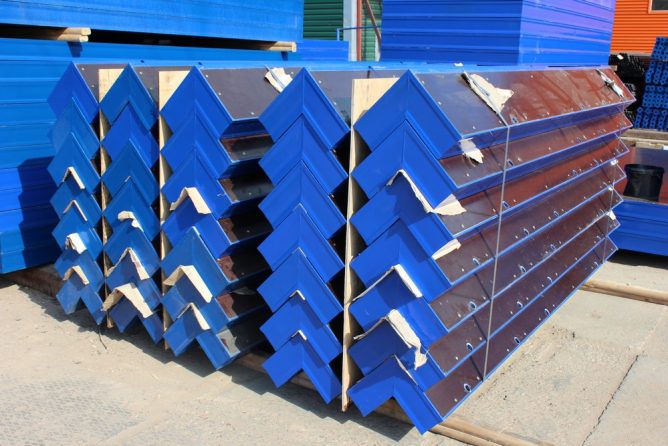

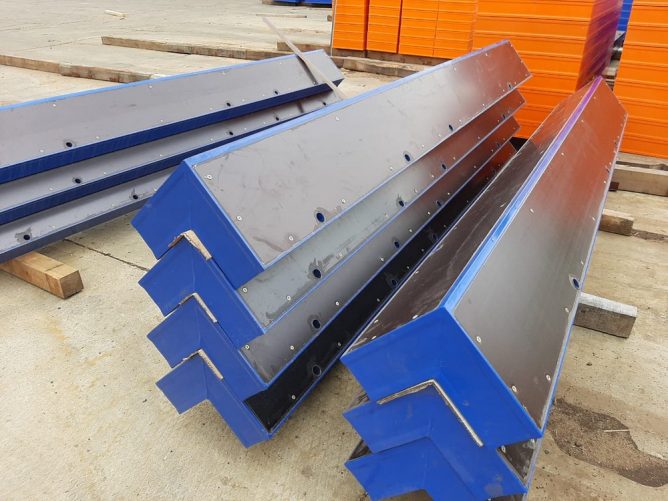

Угол наружны или внутренний.

Предназначены для формирования прямых 90 гр. стен здания. Угол внутренний сделан из фанеры с ламинированным покрытием, укреплённой на сварном металлическом каркасе.

в-таблице14

Универсальный щит применяется при формировании торцов стен и колонн различного сечения. Универсальный щит имеет ряд сквозных отверстий на рабочей плоскости для связки щитов перпендикулярно друг другу при помощи специальных шкворней. При заливке колонн рекомендуется использовать универсальные щиты.

НаименованиеВес кгДо 100 тыс.руб.от 100 до 300 тыс.руб.от 300 до 500 тыс.рубОт 500 тыс.руб.
Щиты линейные
1Щит линейный 1,2х3,0 м
14619 179 р.18 830 р.18 307 р.17 959 р.
2Щит линейный 1,1х3,0 м
13717 793 р.17 470 р.
16 984 р.
16 661 р.
3Щит линейный 1,0х3,0 м12817 506 р.17 187 р.16 710 р.
16 392 р.
4Щит линейный 0,9х3,0 м
12015 798 р.15 510 р.15 080 р.14 792 р.
5Щит линейный 0,8х3,0 м10814 855 р.14 585 р.14 180 р.13 910 р.
6Щит линейный 0,7х3,0 м9713 426 р.13 182 р.
12 816 р.12 572 р.
7Щит линейный 0,6х3,0 м8812 237 р.12 015 р.11 681 р.11 459 р.
8Щит линейный 0,5х3,0 м
79,511 092 р.10 890 р.10 588 р.10 386 р.
9Щит линейный 0,4х3,0 м
709 947 р.9 766 р.9 495 р.9 314 р.
10Щит линейный 0,3х3,0 м618 800 р.8 640 р.8 400 р.8 240 р.
11Щит линейный 0,2х3,0 м
52,57 655 р.7 515 р.7 307 р.
7 168 р.
Щиты угловые внутренние
12Щит угловой внутренний 0,3х0,3х3,0 м 8013 722 р.13 473 р.13 099 р.12 849 р.
13Щит угловой внутренний 0,5х0,5х3,0 м13119 495 р.19 140 р. 18 609 р.18 254 р.
14Щит угловой внутренний 0,6х0,6х3,0 м 149,619 895 р.19 533 р.18 990 р.18 629 р.
Щиты  угловые наружные
15Щит угловой наружный 0,3х0,3х3,0 м17 385 р.17 069 р.16 278 р.16 278 р.
16Щит угловой наружный 0,5х0,5х3,0 м
153,320 731 р.20 355 р.19 789 р.19 412 р.
17Щит угловой наружный 0,6х0,6х3,0 м
17221 847 р.21 450 р.
20 854 р.20 457 р.
Щиты универсальные
18Щит универсальный 1,2х3,0 м
166,226 315 р.25 837 р.25 119 р.
24 641 р.
19Щит универсальный 1,1х3,0 м
25 448 р.24 985 р.24 291 р.23 828 р.
20Щит универсальный 1,0х3,0 м
14324 411 р.23 967 р.23 302 р.22 858 р.
21Щит универсальный 0,9х3,0 м132,222 338 р.21 931 р.
21 322 р.20 916 р.
22Щит универсальный 0,8х3,0 м12520 245 р.19 877 р.19 325 р.18 957 р.
23Щит универсальный 0,7х3,0 м112,116 965 р.16 657 р.16 194 р.15 886 р.
24Щит универсальный 0,6х3,0 м99,116 438 р.16 139 р.
15 691 р.15 392 р.
