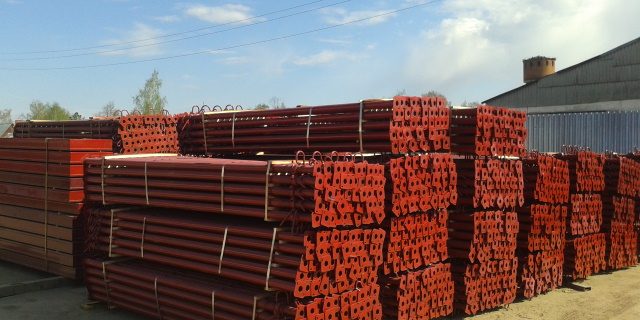

телескопическая стойка опалубки

Для обеспечения устойчивости опалубочных систем перекрытий и соблюдении технологии монолитной формовки применяются опорные телескопические стойки. Основное их назначение – принимать и равномерно перераспределять значительные нагрузки от самой опалубочной системы и рабочего раствора на площадку, обеспечивая надежный, безопасный процесс формовки.

Применение телескопических стоек позволяет комплектовать опалубочные системы и отливать элементы перекрытий на высоте от 1.5 до 4.5 м в жилом, гражданском, промышленном строительстве. Унифицированная конструкция опорных стоек и стандартное производство позволяют легко подобрать их типоразмер под проектную схему или произвести замену изношенного комплекта.

Особенности конструкции

Телескопические стойки для опалубки производятся в заводских условиях, для из изготовления применяется прокатная и трубная сталь с высокими прочностными характеристиками. Конструкция опорных стоек состоит из:

  1. Нижней опорной стойки, для которой используют трубу диаметром 54-60мм с толщиной стенки 2 мм. Нижняя часть имеет опорную пяту с натяжителем, верхняя – снабжена направляющей резьбой.
  2. Верхняя опорная стойка, на которой находится фланец и два отверстия для регулировочной скобы, расположенные на расстоянии 110, 125 мм
  3. Фиксатора-серьги, с помощью которой верхняя стойка выставляется на проектную высоту.
  4. Гаечного натяжителя, обеспечивающего юстировку нижней и верхней трубы по вертикали. По исполнению натяжителя стойки классифицируются на СТО (с открытой резьбой), СТЗ (глухие, для работы в условиях агрессивных сред), СТО ТОР (с усиленным корпусом, способным выдержать давление до 4.5 Кн и формировать монолит толщиной 400 мм).

Телескопические стойки применяются вместе с треногами — штативами, позволяющими устойчивое размещение опор на рабочей площадке. На верхнюю часть стойки устанавливается унивилка, которая должна фиксировать расположение и удерживать двутавровую балку опалубочной системы.

Рабочие характеристики

Основной эксплуатационной характеристикой, которую учитывают при выборе телескопических стоек, является рабочая высота, которая находится в пределах от 1.5 до 4.0 м. В усиленных конструкциях максимальная высота установки составляет 5.5 м. Также при выборе учитываются следующие показатели:

  • несущая способность – нагрузка на вертикальную ось, которую способна выдержать стойка. Показатели составляют от 1 4 000 до 5 000 кгс и более;
  • диаметр труб и толщина стенок стойки — от показателей зависят несущие характеристики и способность сопротивляться деформирующим нагрузкам;
  • вес стойки в сборке, варьируется от 8 до 25 кг, зависит от диаметра труб и толщины их стенок.

Зависимость номинальной несущей способности телескопических стоек от их размеров, необходимая при расчете шага установки опор, указана в таблице:

стойки опалубки

Последовательность монтажа

Сборка опалубочных систем на телескопических стойках не отличается сложностью:

  • на ровное основание рабочей площадки выставляются трехопорные штативы, их зажимы поднимают до упора;
  • в установленные треноги вертикально размещают телескопические стойки. После регулировки и проверки точного соблюдения размещения стоек в вертикальной плоскости, производится их фиксация. При этом зажимы треног опускаются вниз до упора;
  • используя фланцевое соединение, на верхней трубе стойки размещается унивилка для закладки продольных и поперечных балок, являющихся опорами палуб;
  • верхние трубы стоек выставляются на заданную высоту и закрепляются серьгами-фиксаторами;
  • производится окончательная юстировка опорных стоек по вертикали с помощью гаечных натяжителей.

Монтаж телескопических стоек не требует применения специального инструмента, сборка производится по методу «труба в трубу». Вес собранной опоры не превышает 25 кг, поэтому для монтажа не потребуется подъемная спецтехника. Рабочее время на осуществления монтажа одной телескопической стойки не превышает 5 минут.
